在工業自動化與智能化建設過程中，電氣系統的安裝與調試是確保生產穩定、控制精準的關鍵環節。本次在溫縣進行的電氣柜現場安裝服務，涵蓋了從橋架安裝到DCS校線的全流程作業，展現了專業化、系統化的電氣工程實施能力。

一、 橋架安裝：構建規整的線路骨架
電氣橋架作為電纜敷設的支撐與保護結構，其安裝質量直接關系到后續布線的安全性與美觀度。施工團隊首先依據設計圖紙與現場實際情況，精準定位，安裝支架。選用符合規格的鍍鋅橋架，確保其強度與防腐性能。安裝過程中，嚴格控制水平度、垂直度以及轉彎處的彎曲半徑，保證橋架走向合理、安裝牢固，為大量電纜的敷設提供了整齊、可靠的通道。

二、 一次與二次布線：實現電力與控制的分離
1. 一次布線：主要指動力回路布線，連接變壓器、斷路器、接觸器、電動機等高電壓、大電流設備。選用截面積達標、絕緣性能優良的電纜，嚴格按照電氣規范進行分色（如黃綠紅代表三相）。布線時注重捆扎整齊，在橋架內分層敷設，避免交叉纏繞，并在線纜兩端清晰、永久地標識回路編號與起止點，便于日后維護。
2. 二次布線：主要指控制、測量、保護及信號回路布線，連接繼電器、儀表、指示燈、PLC/DCS模塊等低電壓、小電流設備。通常采用多股軟銅芯控制電纜。施工中尤為注重布線工藝，力求路徑短捷、排列有序、捆扎牢固。所有接線端子壓接可靠，并套有清晰可讀的線號管，確保原理圖、接線圖與實際接線一一對應，為系統調試打下堅實基礎。

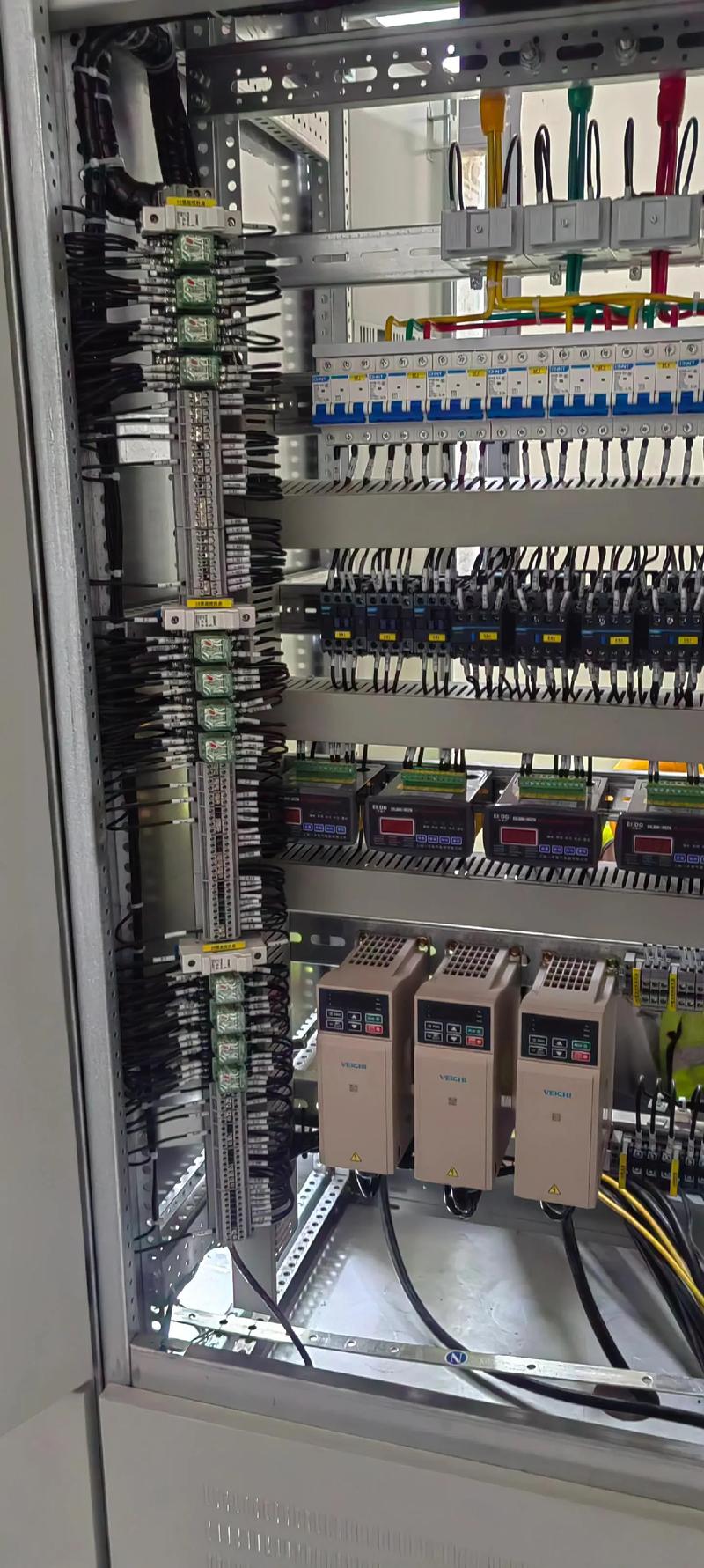

三、 系統二次接線：柜內工藝的集中體現
電氣柜內的二次接線是技術含量最高的環節之一。接線工程師根據原理圖和接線圖，將各類控制元器件（如斷路器輔助觸點、繼電器、端子排等）通過控制電纜有機連接起來。要求接線橫平豎直，彎曲弧度一致，線束綁扎間距均勻。端子排上的接線牢固、規范，同一端子原則上不接入超過兩根導線。此環節的精細程度，直接決定了柜內布局的美觀性、安全性和日后查線的便利性。

四、 DCS校線：確保控制系統神經末梢精準連通
分布式控制系統（DCS）是現代化工廠的大腦，其校線工作是安裝服務的最后一道關鍵檢驗。在校線階段，技術人員使用萬用表、校線器等工具，對所有接入DCS機柜的輸入/輸出（I/O）信號線進行逐點測試。核對每一根電纜、每一個芯線兩端的標簽是否與I/O分配表一致，并檢查線路的連通性、絕緣電阻以及對地絕緣情況，排除短路、斷路、錯接、虛接等任何隱患。只有所有信號回路校驗無誤，才能為后續的DCS組態、上電調試和系統聯調提供百分之百的線路保障。

****
本次溫縣電氣安裝服務，通過嚴謹?shù)墓ば蚬芾怼I(yè)的施工技術和豐富的現場經驗，將橋架安裝、一次二次布線、柜內接線與DCS校線等環節無縫銜接，形成了一個完整的作業閉環。這不僅保障了電氣系統本身的安全、可靠與美觀，更為整個自動化生產系統的長期穩定運行奠定了堅實的物理基礎，是工業項目從圖紙走向現實的關鍵一步。
